Для перемещения сыпучих грузов (виноград, выжимки, гребни) на предприятиях используются ленточные, скребковые шнековые транспортеры. Для перемещения штучных грузов (ящики, бутылки) на винодельческих предприятиях используются ленточные, цепные и роликовые транспортеры. К средствам механизации ПРТС-работ относятся также электро- и автопогрузчики, штабелеры, лифты.
Ленточные транспортеры.

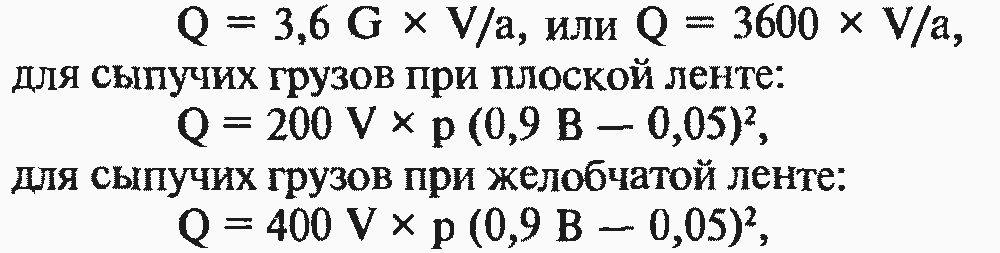

Пропускная способность ленточных транспортеров (табл. 45) определяется по следующим формулам:
для штучных грузов:
где G — масса единицы груза, кг; V — скорость движения ленты, м/с; а — расстояние между единицами груза, м; Р — насыпная плотность материала, т/м3; В — ширина ленты, м.
Таблица 45. ПРОПУСКНАЯ СПОСОБНОСТЬ ЛЕНТОЧНЫХ ТРАНСПОРТЕРОВ
Ширина и скорость движения ленты выбираются в зависимости от характера и размеров перемещаемых грузов. Для перемещения сыпучих грузов скорость ленты принимается 1—3 м/с, для штучных грузов — 0,3-1,5 м/с. При ручной укладке или съеме ящиков с транспортера скорость ленты не должна превышать 0,75 м/с. Наиболее удобны для обслуживания транспортеры, имеющие скорость ленты 0,4—0,5 м/с.
Для перемещения ящиков с бутылками применяется лента шириной 440—500. Расстояние между ящиками на ленте следует принимать равной двойной длине ящика. Такое расстояние обеспечивает удобство установки и съема ящика, исключает образование заторов при переходе ящиков с транспортера на транспортер.
Диаметр барабана для прорезиненных лент Dб (в мм) определяется в зависимости от числа прокладок в ленте:
где К1 — коэффициент пропорциональности; m — число прокладок в ленте.
Обычно для приводных барабанов К1 = 125 при m = 2 — 6 и К1 = 150 при m = 8—12.
Транспортеры цепные для ящиков.
Предназначены для перемещения порожних и наполненных бутылками проволочных корзин и полимерных и деревянных ящиков по ГОСТ 17354-93 Для перемещения ящиков и корзин используется устройство транспортное цепное Б2-ВТА.
Транспортеры для перемещения бутылок.
Для транспортировки бутылок в линиях розлива тихих вин используется транспортное устройство Б2-ВТ1А, в линии розлива коньяков — транспортеры Т1-ВТГ-6, Т1-ВТГ-6/1 и Т1-ВТГ-6/2, в линии розлива резервуарного шампанского — транспортные устройства БЗ-ВР2М/9 и БЗ-ВР2М/13.
Подъемник для межэтажного транспортирования бутылок.
Предназначен для межэтажного транспортирования бутылок по ГОСТ 10117-91, кроме бутылок типа ХШ и вместимостью 200 мл и менее.
Техническая характеристика подъемника для межэтажного транспортирования бутылок В6-ВТ2-П.
Производительность техническая, бутылок/ч 3300—19800
Регулировка ... плавная, бесступенчатая
Высота подъема или опускания, м ... 5—7
Тип электродвигателя ... 4A90L4Y3
Мощность, кВт .. 2,2
Редуктор червячный одноступенчатый . = 40
Вариатор цепной пластинчатый ... ВЦ2В1-131-03
Габаритные размеры, мм . 6050/700/8800
Масса, кг .. 2105
Изготовитель — Белопольский машиностроительный завод Черкасского ПО “Темп” (Украина, г. Черкассы).
Винтовой транспортер М8-ВТВ-12,5.
Предназначен для транспортировки гребней и сухих выжимок.
Техническая характеристика винтового транспортера М8-ВТВ-12,5.
Производительность техническая (при коэффициенте заполнения 0,4), м3/ч 12,5
Шнек: ...
диаметр, мм ... 300
шаг, мм 230
частота вращения, мин-1 30
Длина рабочей части транспортера, мм 29000
Электродвигатель: ...
тип .. АОЛ2-41-4
мощность, кВт ... 3
Потребляемая электроэнергия, кВт. ч ... 2,8
Габаритные размеры, мм . 30695/660/520
Масса, кг .. 1760
Изготовитель — Кишиневский завод пищевого оборудования (Молдова).
Машина штабелирующая Б2-АСВ-12.
Предназначена для сборки штабелей из ящиков в линиях упаковки жидких пищевых продуктов производительностью 6000 и 12000 бут/ч.
Техническая характеристика машины штабелирующей
Б2-АСВ-12.
Производительность техническая, бутылок/ч 720
Установленная мощность, кВт . 1,5
Расход сжатого воздуха, м3/ч 60
Габаритные размеры, мм .. 5490/2380/2620
Масса, кг . 1300
Изготовитель — ОАО “Мелитопольпродмаш” (Украина, г. Мелитополь).
Электроштабелеры.
Предназначены для производства складских работ в условиях узких проходов с грузами, уложенными на стандартные поддоны (1200 х 800 мм).
Таблица 46 Техническая характеристика электроштабелеров
| ЭШ-186 | ЭШ-181 | ЭШ-283 |
Грузоподъемность, т | 0,5 | 1,0 | 2,0 |
Высота подъема груза, м | 4,5 | 4,5 | 2,8 |
Скорость подъема груза м/мин | 9,0 | 8,0 | 8,0 |
Расстояние от центра тяжести груза до спинки вил, мм | 500 | 500 | 600 |
Скорость передвижения с грузом, км/ч | 5,5 | 6,0 | 6,0 |
Габаритные размеры, мм длина с вилами | 2035 |
|
|
ширина | 1200 |
|
|
строительная высота | 2090 |
|
|
Масса, кг | 2300 | 1780 | 2900 |
Изготовители: электроштабелера ЭШ-186 — Батумский электромеханический завод (Грузия); электроштабелера
ЭШ-283 — Канашский завод электропогрузчиков (Российская Федерация); электроштабелера ЭШ-181 — Калининградский вагоностроительный завод (Российская Федерация).
Автопогрузчики.
Погрузчики с двигателями внутреннего сгорания предназначены для работы на открытых площадках с твердым покрытием. Техническая характеристика автопогрузчиков приведена в табл. 47.
Таблица 47. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОПОГРУЗЧИКОВ
Электротележки.
Предназначены для перевозки различных грузов в цехах, во дворах промышленных предприятий и в складах, имеющих ровные полы и дороги с твердым покрытием.
Таблица 48. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОТЕЛЕЖЕК.
Показатели | ЭТ-1040 | ЭТ-2040 | ЭТ-2042 | ЭК-2 | ЭТ-550 | ЭГ-1010 |
Грузоподъемность, т Максимальная скорость передвижения, км/ч | 1 | 2 | 1,8 | 2 | 5 | 10 |
с грузом | 20 | 16 | 16 | 5 | 8 | 5 |
без груза Габаритные размеры тележки, мм: | 24 | 22 | 22 | 10 | 9 | 7 |
длина | 2730 | 3300 | 3300 | 2785 | 3400 | 4000 |
ширина | 1200 | 1200 | 1200 | 1140 | 1650 | 2000 |
высота платформы | 740 | 800 | 800 | 1225 | 1600 | 1250 |
Наименьший радиус поворота, мм | 2650 | 3400 | 3400 | 3300 | 3500 | 3970 |
Масса, кг | 1370 | 1860 | 2000 | 1500 | 2200 | 4070 |
Аккумуляторная батарея: |
|
|
|
|
|
|
ТИП | 36ТЖНК | 36ТЖН- | 36ТЖН- | 28ТЖН- | 36ТЖН- | 36ТЖН- |
энергоемкость, | 300 | 400 | 400 | 250 | 400 | 550 |
напряжение, В | 40 | 40 | 40 | 34 | 40 | 40 |
Изготовитель — Батумский электромеханический завод (Грузия).
Электропогрузчики.
Предназначены для захвата, горизонтального и вертикального перемещения и укладки грузов в закрытых помещениях (складах, цехах) и на открытых площадках с твердым ровным покрытием. Для перевозки ящиков на под донах применяют главным образом вилочные универсальные погрузчики грузоподъемностью от 0,5 до 1,5 т. Техническая характеристика электропогрузчиков приведена в табл. 49.
Таблица 49. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОПОГРУЗЧИКОВ
Изготовитель — Батумский электромеханический завод (Грузия).
Бочкопогрузчик М8-ВБП-100.
Предназначен для погрузки бочек с вином на автомашины и железнодорожные платформы и разгрузки с них бочек.
Техническая характеристика бочкопогрузчика М8-ВБП-100.
Производительность техническая, бочек/ч 100
Грузоподъемность, кг .. до 800
Высота погрузки (разгрузки), мм .. 1100—1350
Частота вращения лебедки, мин1 .. 32,2
Потребляемая мощность, кВт ... 1,5
Габаритные размеры, мм 3850/840/1200
Масса (с приводом), кг .. 248
Изготовитель — Кишиневский завод продовольственного машиностроения (Молдова).
Лифты грузовые.
Предназначены для подъема и спуска грузов.
Таблица 50. Техническая характеристика лифтов.
