В котельных винзаводов с котлами большой паропроизводительности сейчас применяется автоматический контроль солесодержания питательной воды и насыщенного пара, а также автоматическое регулирование его путем воздействия на регулирующие органы продувки котлов. Применение контроля и регулирования солесодержания увеличивает срок службы, сохраняет расходы на ремонт котлов, улучшает качество пара.
Поэтому следует ожидать, что приборы солемеры в дальнейшем будут использоваться на котлах средней и малой паропроизводительности.
Работа современных солемеров базируется на измерении электропроводности исследуемой среды.

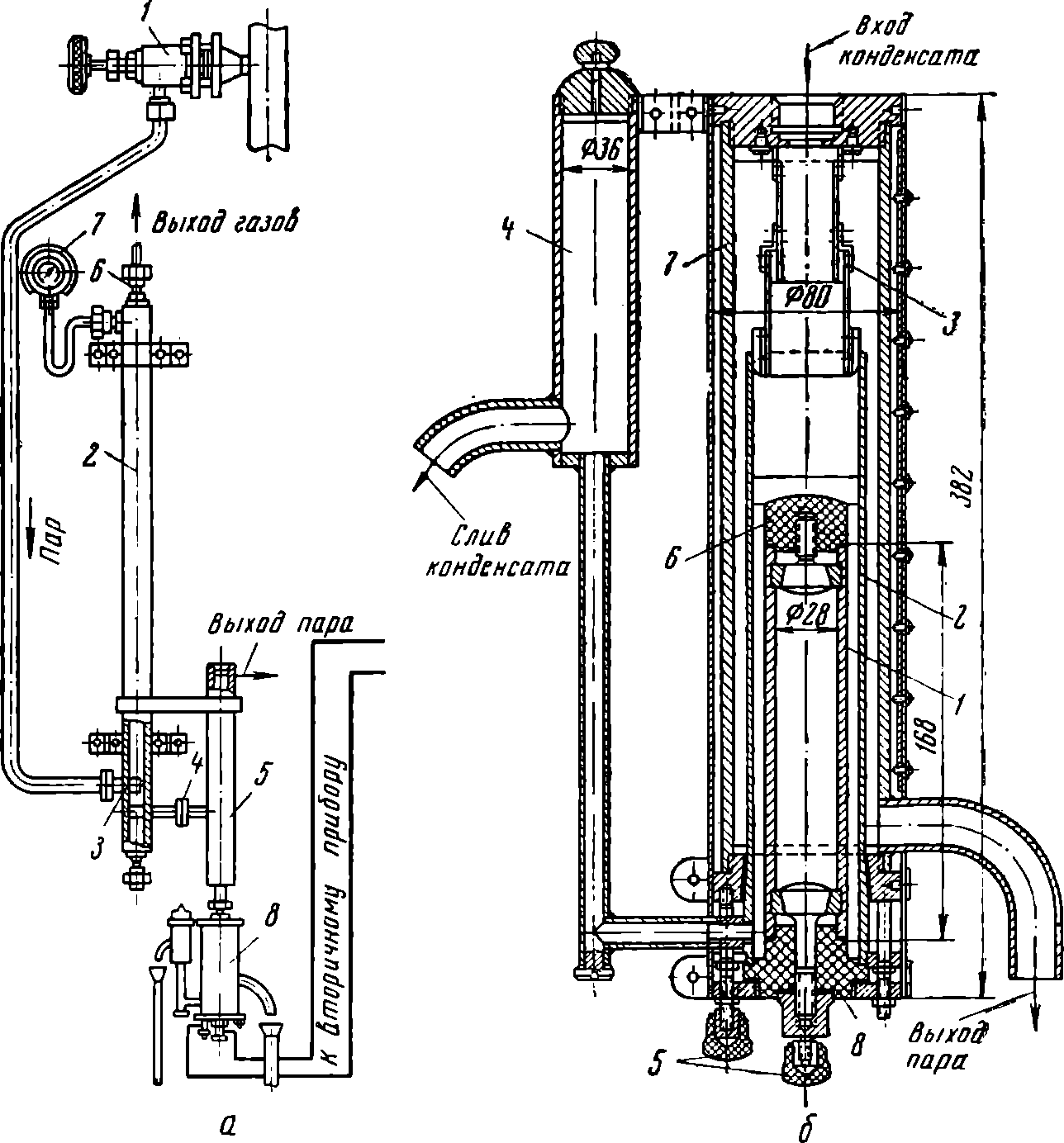

Рис. 103. Солемер РЭС-106:
а — схема устройства; б —датчик.
На рис. 103, а приведена схема устройства эксплуатируемых солемеров типов РЭС-106 и РЭС-111 (индикаторов солесодержания). Насыщенный пар через парозаборное устройство 1 поступает в дегазационный холодильник 2. Для очистки пара от механических примесей на входе холодильника установлено сито 3. В холодильнике пар частично конденсируется и выделяет содержащийся в нем аммиак, удаляемый через штуцер 6.
Давление пара в холодильнике контролируется по манометру 7. Конденсат из нижней части холодильника поступает через дроссель 4 в расширитель 5. Пар, образующийся в расширителе и попадающий в него из холодильника, выходит в атмосферу через отверстие в верхней части расширителя, а исследуемый конденсат направляется в датчик 8.
Датчик (рис. 103,6) представляет собой корпус 7, с которым соединены следующие основные узлы и детали: электроды 1 и 2, изолированные карболитовыми изоляторами 6 и 5, электродные клеммы 5, сепаратор 3, бачок 4.
Поступающий в датчик конденсат заполняет кольцевое пространство между электродами. Пар, попадающий в датчик, отделяется сепаратором от конденсата и заполняет паровую рубашку вокруг внешнего электрода, чем поддерживается постоянная температура (100°С), необходимая для исключения температурной погрешности измерения электропроводности конденсата.
Вторичный прибор подключается к электродным клеммам и служит для измерения электропроводности исследуемой среды. У солемеров РЭС-106 в качестве вторичного прибора применен трехточечный электронный автоматический мост ЭМП (рис. 91,6), а у солемеров РЭС-111— трехточечный мост MC1 (рис. 90, а). Шкала вторичных приборов градуирована по условному содержанию поваренной соли в исследуемой среде Б МГ/КГ.
Пределы измерения обоих приборов 0—40 мг/кг;· допускаемое давление пара до 110 кгс/см2; питание от сети переменного тока 220 или 127 В.
С таким же принципом действия, как и у приборов типа РЭС, изготовляются солемеры типов СВЭ-154, СВЭ-254 и СВЭ-156, предназначенные для контроля питательной воды в магистралях паровых котлов с давлением до 10 кгс/см2 '(приборы первых двух модификаций) и до 40 кгс/см2.
Пределы измерения этих солемеров соответственно составляют 0—20; 0—50; 0—1000 мг/л. Вторичным прибором у них служит электронный автоматический мост МПР.
