Механизация обработки почвы на виноградниках (перепашка, укрывка, рыхление и культивация, освежение плантажа), а также борьбы с болезнями и вредителями, с использованием гусеничных тракторов средней мощности в агрегатах с универсальными виноградниковыми машинами и специальной аппаратурой, позволяет на 40— 50% снизить затраты труда по сравнению с ручными способами их выполнения.
Применение мощных гусеничных тракторов в агрегатах с кусторезами, корчевателями-собирателями, бульдозерами, скреперами, грейдерами, канавокопателями, рыхлителями и плантажными плугами дает возможность полностью механизировать все работы по освоению новых участков (раскорчевка, планировка, нарезка дорожной и поливной сети).
Ниже даются краткие технические и эксплуатационные показатели машин, орудий и аппаратуры, которые применяются в различных районах виноградарства СССР.
Машины и орудия для выполнения предплантажных и предпосадочных работ
Кусторезы являются навесными орудиями и предназначаются для расчистки участков от кустарников и мелколесья.

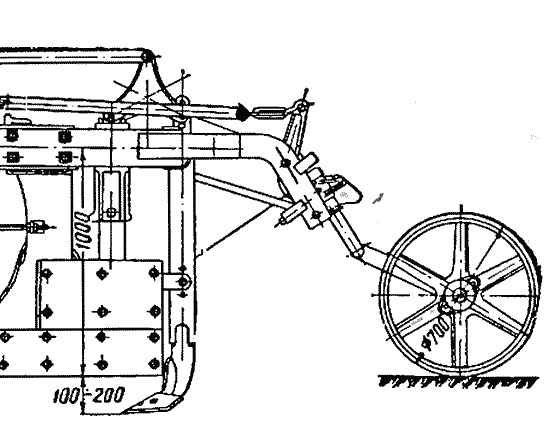

Рис. 106. Корчеватель Д-210.
Корчеватели и корчеватели-собиратели — навесные орудия, предназначаются для корчевки камней размером от 20 до 250 см, корчевки пней диаметром до 40—45 см, для расчистки участков от сваленных деревьев, выкорчеванных пней, корней и камней, кустарника, срезанного кусторезом, а также для рыхления плотных грунтов перед разработкой их бульдозерами и скреперами.
Бульдозеры используются в виноградарстве для планировки поверхности на участках, проектируемых под орошение или применение орудий канатной тяги, для засыпки рвов, ям, котлованов, разравнивания грунта, насыпанного скреперами, экскаваторами или транспортными средствами, выравнивания поверхности участков после взрывного плантажа, при террасировании склонов, для нарезки дорожной сети, штабелирования удобрений и многих других работ.
Скреперы или механические лопаты, предназначаются для копания, перемещения грунта на расстояния свыше 100 м, для отсыпки грунтов при планировке поверхности участков, при строительстве прудов и водохранилищ и для других работ как в равнинных, так и в горных районах.
В виноградарских хозяйствах находят применение главным образом скреперы малой емкости — до 3 куб.м (Д-182Б, Д-230, Д-217) и средней емкости — 4—9 куб. м (Д-147, Д-222 и Д-222А).
Грейдеры предназначаются для профилирования грунтовых дорог и откосов, возведения насыпей, перемещения и разравнивания грунта, для очистки дорог от снега, снегозадержания и для многих других работ.
В виноградарских хозяйствах применяются главным образом прицепные грейдеры Д-20Б с откосником и планировщиком, а также грейдер-террасник среднего типа Д-241.
Экскаваторы-краны. В виноградарских хозяйствах экскаваторы используются для рытья траншей, водоемов, при строительстве дорог, при подъеме, погрузке и выгрузке грузов и т. д.
В горных районах экскаваторы с прямой лопатой используются для подъема плантажа, террасирования, рытья водоулавливающих канав и других работ. В виноградарстве применяются гусеничные экскаваторы Э-505 и Э-1004 с ковшами емкостью от 0,35 до 1,0 куб. м.
Канавокопатели плужного типа предназначаются для рытья или очистки основных и распределительных оросительных, осушительных каналов, для устройства водоулавливающих и водоотводных канав и других работ.
В виноградарских хозяйствах используются прицепные канавокопатели КМ-800М, КМ-1000М, КМ-1400, Д-267, навесной канавокопатель КОР-500, а также универсальное орудие КГ1У-2000А (канавокопатель, палоделатель, скрепер-плапировщик, рыхлитель) со сменным набором рабочих органов.
Глубокорыхлитель Р-80 является прицепным орудием и снабжен одним мощным рабочим органом. Р-80 предназначается в основном для сплошной одно- или многократной обработки почвы на глубину до 80 см.
Глубокорыхлитель применяют перед подъемом плантажа на участках с тяжелыми связными шиферными или галечниковыми почвами, имеющими включения пней, корневищ, кустарниковой поросли, камней, конгломератных образований, а также на почвах с плотным подстилающим слоем в виде известняковых прослоек и т. д.
Кроме того, глубокорыхлитель Р-80 может быть использован для предварительного разрыхления почвы перед проходом канавокопателя, для предпосадочного рыхления почвы на террасах, для прокладки кабельной сети без канав и других работ.
В равнинных условиях и на склонах до 7° рыхлителем Р-80 можно работать в любом направлении. При наличии

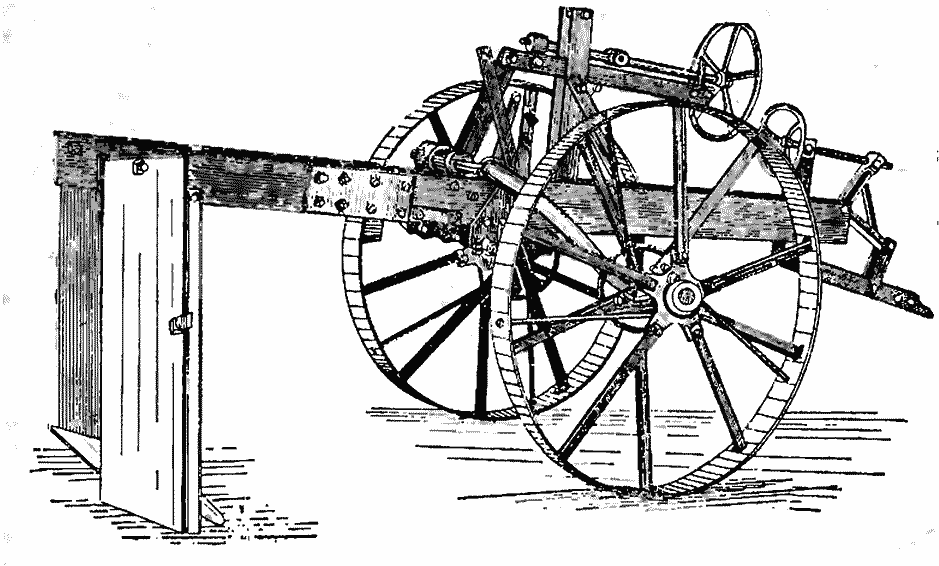

Рис. 107. Глубокорыхлитель Р-80.
на участках уклона до 12° работа рыхлителя производится в обе стороны по склону, а при склонах от 12 до 20° рабочий ход осуществляется только сверху вниз, а обратный ход производится вхолостую.
В настоящее время создан рыхлитель РН-80А.
Техническая характеристика глубокорыхлителя Р-80
Агрегатируется с трактором.................................................... С-80
Необходимое среднее тяговое усилие (в кг).................. 7500—8000
Длина (в мм) ............................................................................ 4800
Ширина (в мм).......................................................................... 2500
Высота в работе (в мм)............................................................. 2700
Максимальная глубина рыхления (в мм)....................... 800
Вес орудия (в кг)....................................................................... 3500
Производительность в га/час с расстоянием между проходами 50 см:
- при работе в одну сторону............................................. 0,05—0,01
- при рабочих проходах туда и обратно.......................... 0,10—0,12
Расход горючего (в кг/час)............................................... 20—25
Плантажные плуги предназначаются для предпосадочной обработки почвы под виноградники, сады, ягодники и другие многолетние культуры на глубину 40—80 см с перемещением верхнего слоя почвы в горизонт, соответствующий требованиям возделываемой культуры. Выпускавшийся до 1950 г. плантажный плуг ПУ-70-50 без предплужника заменен плантажным плугом ПП-50, а впоследствии ПП-50П, в котором, кроме основного корпуса и предплужника, установлен почвоуглубитель, в результате чего общая глубина обработки почвы может быть доведена до 80 см.
В этом плуге применен шестеренчатый автомат, который обеспечивает более плавное включение плуга в работу, чем реечный.
Плуги ПУ-70-50, ПП-50, ПП-40 и ПП-50П используются главным образом для обработки почвы под посадку виноградников.
Техническая характеристика плантажных плугов
* С дополнительной тягой.
Рис. 108. Плуг ПП-50.
Рис. 109. Плуг ПП-50П.
Машины и орудия для обработки почвы в междурядьях, укрытия и открытия кустов, для нарезки поливных борозд и внесения удобрений на виноградниках
Плуг виноградниковый ПВ-1,7. Плуг является прицепным тракторным орудием и предназначается для вспашки почвы па виноградниках с шириной междурядий 2,0—2,5 м всвал и вразвал. При работе осенью одновременно с перепашкой междурядья вразвал плуг может окучивать кусты или полностью их укрывать землей для предохранения от вымерзания.
Весной при работе всвал плугом проводится отбор земли с укрывных валов, что облегчает открытие кустов.
В районах неукрывной культуры винограда вспашка междурядья осенью производится всвал с корпусами, укомплектованными отвалами, а весной пашут при установке плуга на работу вразвал, с корпусами без отвалов.
Плуг ПВ-1,7 может быть использован при обработке хмельников, ягодников, полезащитных лесных полос, а также для образования пал и гряд.
Борозды, образующиеся после проходов плуга по междурядьям, используются для полива.
Рис. 110. Плуг ПВ-1,7.
Плуг ПВ-1,7 имеет семь сменных плужных корпусов: один двухсторонний (листерный) с захватом 350 мм, четыре нормальных (два правоотвальных, два левоотвальных) с рабочим захватом 325 мм и два уширенных (правоотвальный и левоотвальный) с рабочим захватом 450 мм. Уширенные корпуса применяются только для полного укрытия виноградных лоз или хмельников.
Плуг ПВ-1,7 укомплектован также черенковым ножом, который устанавливают перед центральным двухсторонним органом при работе всвал, а при работе вразвал не применяется.
Рама плуга разборная и состоит из крючковых грядилей специального двутаврового профиля. Ходовая часть плуга ПВ-1,7 состоит из оси с двумя колесами одинакового диаметра.
Перевод плуга из рабочего положения в транспортное и обратно осуществляется открытым автоматом храпового типа с приводом от левого колеса. Глубина обработки регулируется винтовой колонкой.
Для присоединения к трактору имеется треугольный, нерегулируемый в горизонтальной плоскости прицеп.
Техническая характеристика плуга ПВ-1,7
Рис. 111. Машина ВУМ-60, налаженная для глубокого рыхления и одновременного внесения минеральных удобрений.
Рис. 112. Машина ВУМ-60, налаженная для глубокой культивации (чизелевания) почвы.
Виноградниковая универсальная машина ВУМ-60 является тракторной прицепной универсальной машиной, которая предназначается для выполнения ряда работ в виноградарстве, а именно: для вспашки почвы на виноградниках с междурядьями шириной 2 и 2,5 м всвал и вразвал; окучивания или укрытия виноградной лозы землей на зиму и разокучивания или полуоткрытия весной; одновременного со вспашкой образования поливных борозд; сплошного рыхления почвы в междурядьях на глубину до 25 см; культивации; одно- или трехстрочного глубокого рыхления (освежения плантажа) с одновременным внесением удобрений; нарезки борозд для посадки школки, выкопки саженцев из виноградной школки.
Машина ВУМ-60 может быть использована для обработки почвы в междурядьях ягодников, хмельников, эфиромасличных, полезащитных лесных полос и других многолетних насаждений, а также для образования гряд и пал.
Машина ВУМ-60 комплектуется семью плужными корпусами, из которых один двухсторонний (листерный) с рабочим захватом 350 мм и четыре нормальных (два правоотвальных и два левоотвальных) с рабочим захватом 325 мм, по размерам и конструкции одинаковых с корпусами плуга ПВ-1,7.
К двухстороннему корпусу прилыгается специальный укороченный двойной отвал.
Два уширенных плужных корпуса машины ВУМ-60 с рабочим захватом 375 мм каждый (правоотвальный и левоотвальный) снабжены трапецеидальными лемехами и отвалами культурного типа с удлинителями. Применяются они только для полного укрытия виноградных кустов или хмельников. Двухсторонний и нормальные плужные корпуса крепятся к поперечной раме посредством крючковых грядилей специального двутаврового профиля, а уширенные корпуса крепятся к поперечной раме непосредственно литыми стойками и угольниками.
Машина ВУМ-60 первого выпуска снабжалась двумя сменными поперечными рамами: для применения в междурядьях шириной 2 м (короткая) и в междурядьях шириной 2,5 м (удлиненная). В настоящее время удлиненная поперечная рама к машине не прилагается, и вместо нее имеются две малые рамы, которые присоединяются к короткой поперечной раме и удлиняют ее до необходимого размера.
Поперечные рамы и наставки снабжены отверстиями через каждые 42,5 мм, что позволяет изменять установку грядилей плужных корпусов или рабочих органов культиватора по ширине при перестановках на различные виды работ соответственно ширине междурядий.
Для использования ВУМ-60 в качестве культиватора к поперечной раме машины болтами укрепляют семь стоек для обработки междурядий шириной 2 м или девять стоек для обработки междурядий шириной 2,5 м.
Если на стойки укрепить копьевидные наконечники, машина превращается в рыхлитель (чизель) и в такой комплектовке используется для весеннего рыхления почвы в междурядьях после перепашки и для осеннего рыхления почвы после сбора урожая.
Рис. 113. Плуг для выкопки саженцев.
Когда копьевидные наконечники заменяются плоскорежущими лапами (рабочий захват каждой лапы 270 мм), машина превращается в культиватор и может быть использована для борьбы с сорняками и для разрыхления почвенной корки.
Чтобы использовать машину ВУМ-60 для освежения плантажа, поперечную раму с плужными корпусами отсоединяют от основной рамы и устанавливают на ней набор увеличенных рыхлителей.
Для однострочной обработки на основную раму по центру сзади укрепляют болтами большую стойку с долотообразным наконечником, а для трехстрочной устанавливают дополнительно еще две боковые стойки с копьевидными наконечниками, которые крепят к основной раме при помощи специальных кронштейнов из полосовой стали.
При установке на машине аппаратов для внесения удобрений банки с высевающими механизмами укрепляют особыми кронштейнами, а цепной привод осуществляется от ходового колеса с ручным рычажным включением, причем за каждой стойкой укрепляется тукопровод.
Боковые стойки имеют регулировку установки по высоте по отношению к раме, а основной рабочий орган укреплен на раме в одном положении.
Для использования машины ВУМ-60 на выкопке саженцев из питомника на основную раму машины устанавливают специальный рабочей орган в виде скобы с двумя ножами в вертикальном положении и одним подрезающим ножом.
Машина ВУМ-60 может быть использована также в качестве бороздователя при посадке школок, для этого устанавливается только центральная стойка глубокорыхлителя, на которую должен быть укреплен бороздователь с открылками.
Перевод машины из рабочего положения в транспортное осуществляется при помощи крючкового автомата, а обратно — разъединением роликовой щеколды.
Регулировка глубины и выравнивание рамы производятся с помощью винтовых механизмов.
Техническая характеристика машины ВУМ-60
Рис. 114. Плуг ПУН-1,7.
Плуг универсальный навесной ПУН-1,7 является тракторной навесной универсальной машиной, которая выполняет те же работы в виноградарстве, что и машина ВУМ-60, однако этот плуг рассчитан на агрегатирование только с трактором КД-35, поэтому он не может полноценно выполнять перепашку с укрывкой кустов и освежение плантажа на виноградниках с шириной междурядий 2,5 м. Плуг ПУН-1,7 может быть использован для обработки почвы в междурядьях многолетних насаждений, а также для поделки пал и образования гряд.
Машина укомплектована семью сменными плужными корпусами, унифицированными с плугом ПВ-1,7, причем к двухстороннему корпусу так же, как у машины ВУМ-60, прилагается дополнительно специальный укороченный двойной отвал, а к двум корпусам (правому и левому) нормального размера прилагаются укороченные отвалы.
При помощи крючковых грядилей плужные корпуса укрепляются болтами к поперечной раме орудия, которая выполнена сварной, из полосового материала. Крепление грядилей в раме — скользящее в поперечном направлении, что позволяет в известных пределах изменять расстановку корпусов и общую ширину рабочего захвата орудия, но в основном используются такие расстановки корпусов, какие приняты у плуга ПВ-1,7.
При помощи приваренных на рамо стойки и двух проушин орудие присоединяется к звеньям гидроподъемника трактора, которым оно может переводиться в транспортное положение или фиксироваться в определенном положении на высоте в пределах регулировки.
Для установки глубины обработки и копирования рельефа поверхности междурядья ПУН-1,7 снабжен двумя опорными колесами, посаженными на коленчатые полуоси, причем каждое колесо при помощи индивидуального винтового механизма может устанавливаться в необходимое положение. Левое колесо снабжено звездочкой, от которой при помощи цепи приводится во вращение промежуточный вал с тремя звездочками. От звездочек вращение передается высевающим механизмам трех баночных аппаратов для внесения удобрений или ядохимикатов.
Баночные аппараты ПУН-1,7 унифицированы с такими же аппаратами машины ВУМ-60, однако включение первых в работу и выключение происходит автоматически при переводе орудия в рабочее положение и обратно.
Для лучшего сцепления с почвой на ведущее колесо могут быть установлены шпоры. При использовании машины в качестве рыхлителя-культиватора взамен плужных корпусов устанавливают стойки рабочих органов культиватора: для обработки междурядий шириной 2 м — пять стоек, а для обработки междурядий 2,5 м — семь стоек (в последнем случае рама удлиняется наставками).
При первом весеннем или осеннем рыхлении почвы на глубину до 25 см на стойки крепят копьевидные наконечники, а для летних культиваций — плоскорежущие лапы, каждая с рабочим захватом 330 мм. Применение таких плоскорежущих лап (вместо 270 мм у ВУМ-60) весьма рационально, так как при увеличении расстояния между стойками забивание орудия происходит реже.
Рабочие органы для освежения плантажа и для выкопки саженцев по форме и размерам одинаковы с рабочими органами машины ВУМ-60, однако крепятся к раме при помощи специальных рамок. Баночные аппараты могут быть использованы на машине при вспашках и при освежении плантажа.
Навесная машина ПУН-1,7 по сравнению с прицепными машинами TTB-1,7 и ВУМ-60 имеет преимущества в маневренности и металлоемкости. Эта машина позволяет повысить производительность труда и снизить удельный расход горючего, однако требует дальнейшего совершенствования.
Техническая характеристика машины ПУН-1,7
Разрабатывается конструкция универсальных виноградниковых машин к тракторам ДТ-54, а также к специальным узкогабаритным гусеничным тракторам.
Машины для борьбы с болезнями и вредителями
Основными мерами борьбы с болезнями и вредителями являются опрыскивание их водными растворами, суспензиями или эмульсиями ядохимикатов или опыливание их порошкообразными препаратами.
Рис. 115. Опрыскиватель ОК-5.
Для механизированного выполнения этих работ промышленностью выпускаются специальные машины и аппараты.
По характеру привода и агрегатирования опрыскиватели и опыливатели делятся на ручные, конные, конномоторные, тракторные прицепные и навесные и авиационные.
В виноградарстве равнинных и предгорных районов применяются в основном конно-моторные и тракторные опрыскиватели и опыливатели.
В горных районах и на небольших участках или при наличии бессистемных посадок применяется ранцевая аппаратура с ручным приводом или с механизированной заправкой.
Рис. 116. Опрыскиватель ОКМ.
Рис. 117. Опыливатель конный ОПК-1А.
Конный опрыскиватель ОК-5 предназначается в основном для опрыскивания растворами ядохимикатов полевых культур, однако при установке штанг с наконечниками в вертикальное положение с успехом используется для опрыскивания виноградников, ягодников и других многолетних насаждений с шириной междурядий от 1,8 до 3,0 м при высоте кустов до 2 м.
Опрыскиватель применяется для обработки насаждений на небольших участках (при ликвидации отдельных очагов заражения) или пропущенных полос и участков на массивах, обрабатываемых мощной широкозахватной аппаратурой.
Конно-моторный опрыскиватель ОКМ предназначается для опрыскивания растворами ядохимикатов виноградников, плодовых, ягодных и эфиромасличных растений, молодых лесонасаждений и полевых культур.
При обработке рядовых посадок виноградников и других многолетних насаждений с высотой кустов до 2 м на опрыскивателе устанавливают две вертикальные штанги с наконечниками.
Если обрабатываются молодые посадки с высотой менее 1,8 м, то часть верхних наконечников на каждой штанге может быть заглушена для экономии расхода ядохимикатов.
Конный опыливатель ОПК-1А предназначается для химической борьбы с болезнями и вредителями полевых и овощных культур, а также многолетних насаждений: виноградников, ягодников, лесных полос, низкорослых садов — путем опыливания их порошкообразными ядохимикатами.
При использовании опыливателя на обработке виноградников две крайние секции штанги укрепляют в вертикальном положении и на каждой из них устанавливают по три наконечника, соединяемых с распределительной коробкой при помощи гибких шлангов.
Расстояние между наконечниками и угол их установки по отношению к рядам регулируются в зависимости от высоты кустов и ширины междурядий.
Навесной тракторный комбинированный опрыскиватель-опыливатель ОНК. Комбинированная тракторная аппаратура ОНК предназначается для химической борьбы с болезнями и вредителями растений путем опрыскивания растворами ядохимикатов, а также опыливания порошкообразными препаратами с увлажнением или без увлажнения.
Техническая характеристика опрыскивателей и опыливателя
Машина укомплектована бункером для сухих ядохимикатов, малым резервуаром для воды, поршневым насосом и вентилятором с редукторами и комбинированным распиливающим соплом. В таком наборе аппаратура используется для сухого и увлажненного опыливания высокоствольных насаждений.
Для опыливания виноградников воздухопровод с распиливающим соплом снимают, а вместо них устанавливают распределительную коробку и восемь гибких шлангов с наконечниками. Последние укрепляются на двух вертикальных стойках по четыре наконечника на каждую сторону.
При необходимости использовать машину в качестве опрыскивателя бункер для сухих ядохимикатов, малый резервуар для воды и вентилятор с распиливающими устройствами снимают и вместо них устанавливают три резервуара для раствора ядохимикатов.
Заправка резервуаров может производиться из напорных резервуаров самотеком или посредством эжектора.
По требованию заказчика машина снабжается компрессором для зарядки ранцевых опрыскивателей типа ОРП.
Рис. 118. Опрыскиватель ОЛТ.
Опрыскиватель тракторный ОЛТ. Опрыскиватель ОЛТ является навесной аппаратурой и предназначается в основном для опрыскивания растворами ядохимикатов виноградников, лесопитомников и других многолетних насаждений с шириной междурядий 2—2,5 м при высоте кустов до 2 м, он может быть использован также при обработке садов, лесных насаждений.
Опрыскиватель имеет следующие основные части: два резервуара для растворов ядохимикатов, редуктор — плунжерный насос с воздушным колпаком и распределителем, заправочный эжектор, распределительные штанги с подвесками и соединительными штангами, ручной механизм установки штанг в рабочее и транспортное положение и кронштейны транспортного положения штанг.
На обработку каждого ряда виноградника устанавливают по две вертикальные штанги с наконечниками, обращенными в сторону ряда, причем расстояние от наконечников до поверхности кустов должно быть 300— 350 мм.
При обработке низких кустов для экономии расхода раствора часть верхних наконечников на каждой подвеске может быть заглушена.
Опрыскиватель ОЛТ за один проход обрабатывает 3 ряда виноградника при ширине междурядий 2,5 м или 4 ряда при ширине междурядий 2 м.
Заправка резервуаров опрыскивателя может осуществляться самотеком из напорных резервуаров или при помощи эжектора, присоединяемого к насосу.
Техническая характеристика опрыскивателя ОЛТ
